钨铜合金是钨和铜组成的合金。常用合金的含铜量为10%～50%。合金用粉末冶金要领制取，具有很好的导电导热性，较好的高温强度和一定的塑性。在很高的温度下，如3000℃以上，合金中的铜被液化蒸发，大宗吸收热量，降低质料外貌温度。以是这类质料也称为金属发汗质料。
      钨铜合金综合了金属钨和铜的优点，其中钨熔点高(钨熔点为3410℃，铜的熔点1080℃)，密度大(钨密度为19.34g/cm3，铜的密度为8.89g/cm3)；铜导电导热性能优越，钨铜合金(因素一样平常规模为WCu7~WCu50)微观组织匀称、耐高温、强度高、耐电弧烧蚀、密度大；导电、导热性能适中，普遍应用于军用耐高温质料、高压开关用电工合金、电加工电极、微电子质料，做为零部件和元器件普遍应用于航天、航空、电子、电力、冶金、机械、体育器材等行业。

钨铜合金质料加工工艺中的缺陷

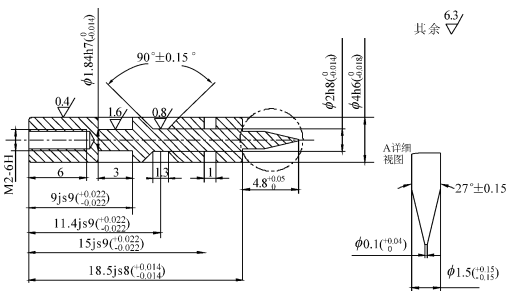

      钨铜合金既具有钨的高强度、高硬度、低膨胀系 数等特征，又具有铜的高塑性、优异的导电导热性等 特征，导致零件加工难度大，废品率高、刀具铺张大 等问题。如图 1 所示，零件加工时丝锥折断率高，磨 损快，制品磨练经常泛起零件大比率缺乏格的征象。 缺乏格缘故原由主要是外圆圆柱面带有锥度，零件的小 直径内螺纹( M3 及 M3 以下) 塞规缺乏格，不但导致整批零件需要返修，且零件极易泛起废品。因此，极需对该质料的加工工艺要领、切削参数以及零件的加工尺寸举行重新设计和刷新。

钨铜合金质料工艺剖析及改善

        1、原有工艺蹊径是夹持棒料直接成型，工艺蹊径不对理，工艺参数选择不当，导致零件外圆柱面重复 泛起锥度。钨铜合金质料毛胚为不规则圆棒，车削加工时易爆发窜动，造成外圆柱面加工历程中爆发锥度; 钨铜合金质料的性子较量特殊，如接纳的刀具、刀具的切削要领和切削参数不准确，外圆柱面加工历程中也会爆发锥度; 钨铜合金质料切削时，刀尖和零件上会爆发较量高的温度，如不实时冷却，也将导致外圆柱面加工历程中爆发锥度。

       2、为阻止外圆柱面加工时重复爆发锥度，需对该零件加工切削参数和工艺要领举行调解。调解后的工艺蹊径和参数如下: ①增添毛胚棒料粗加工工序，包管棒料公差品级在 H7 以内; ②加工零件时，先选择好刀具，分半精加工和精加工。半精加工编程时，刀具应按斜线方法运动，以有用避 免切削时因重复锤击刀片相同部位而造成刀片刀尖快速磨损。由于被加工零件直径较小，需包管 1.5圆柱前端0.1的尖部，切削参数选择不当会导致零件头部折断，造成零件报废.

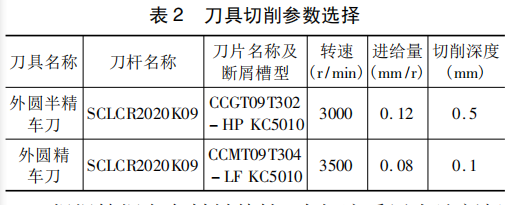

       3、凭证零件质料、尺寸精度、外貌粗糙度的要求，以外貌粗糙度盘算公式 Ｒa = 50f 2 /rε ( f 为进给量，rε 为刀尖圆弧半径) 的盘算值为基础，连系刀具手册上推荐的切削参数值和钨铜合金质料特征，确定刀具的切削参数( 见表 2) ，阻止锥度的爆发。

       4、凭证钨铜合金质料特征，冷却液接纳水溶剂极压切削液。冷却液的比热大，能迅速带走零件和切屑上的热量，外冷时应使切削液瞄准刀尖部位，使加工部位获得快速和充分冷却，减小切削热对刀片刀尖的影响，阻止爆发锥度，延伸刀具使用寿命。
