钨铜合金是一种新型的粉末冶金复合质料，因其特殊的性子而被普遍应用于电子行业和军工行业。但在现实运用中照旧保存一些问题，如耐磨性不高，耐酸、盐侵蚀的能力不强，钎焊性较差等，以是对钨铜合金举行外貌处置惩罚是十分须要的；Ф芅i-P合金具有较好的耐磨性、耐侵蚀性、抗剪切性和较高的机械强度，是钨铜合金外貌处置惩罚的主要要领。为了提高钨铜合金的性能，人们从钨铜合金的制备要领与合金结构上举行了大宗研究，但对钨铜合金外貌化学镀Ni-P合金在侵蚀介质中的侵蚀行为报道较少。本事情通过丈量钨铜合金及其外貌化学镀Ni-P合金在NaCl溶液。

钨铜合金镍磷镀层的耐侵蚀性能的试验

       钨铜合金的化学镀Ni-P合金工艺条件与镀件前处置惩罚见文献，基材为长方形片状钨铜合金，其规格为40mm×10mm×2mm。X-射线衍射实验和扫描电子显微镜实验所用质料尺寸为50mm×50mm×2mm。镀层的形貌视察(SEM)接纳X-650型扫描电子显微镜。镀层因素能谱举行检测。X射线衍射剖析接纳Lab-XRD-6000X型X射线衍射仪，电压40kV，电流50mA，扫描速率为4°/min。极化线的丈量接纳电化学事情站CHI600B，对电极为Pt片，参比电极为饱和甘汞电极，极化规模为-1000mV～500mV(vs.SCE)，一连极化，扫描速率为1mV/s，每组实验接纳两个平行样。交流阻抗测试接纳AMTEK2273电化学事情站及其响应剖析软件，对电极为Pt片，参比电极为饱和甘汞电极，交流阻抗测试交流正弦激励信号幅值为5mV，测试频率规模为100kHz～10MHz；Ф芅i-P合金在NaCl溶液中安排一个月，测定其侵蚀纪律，进而剖析其耐蚀行为。

镀层形貌及成份

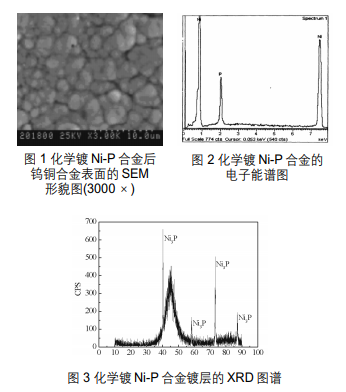

        图1为化学镀Ni-P合金后的外貌扫描电镜照片，放大倍数为3000倍。从图中可以看到，该化学镀Ni-P合金层呈典范的圆球群集型，圆球颗粒间排列细密，巨细较为一致，批注基材已乐成的镀上了Ni-P合金。图2为钨铜合金外貌化学镀Ni-P合金的电子能谱图，从中可以看到化学镀Ni-P合金由Ni和P两种元素组成。通过电子探针检测，镀层的因素为：Ni88.63%；P11.37%？芍枚撇闶粲诟吡锥撇。图3是镀层的XRD图谱，可以看出镀层的XRD曲线有一个馒头形的衍射峰和一些小的尖峰，这说明镀层在镀态时的结构主要为非晶态结构，其中可能保存着一些微晶结构。非晶态结构因没有晶界、位错等而具有优异的耐侵蚀性能

浸渍失重试验

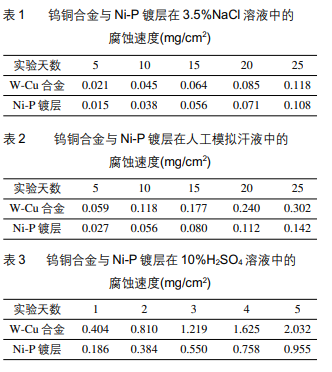

        浸渍侵蚀液为质量分数为3.5%的NaCl、人工模拟汗液和体积分数为10%的H2SO4溶液，温度为室温，用天平称出实验样品侵蚀前后的质量差，再换算成单位面积的侵蚀失重。3.5%NaCl溶液和人工模拟汗液浸泡5～25天；10%H2SO4溶液浸泡1～5天。每组实验两个平行样。人工模拟汗液配方：准确称取4.2gNaHCO3，0.5gNaCl，0.2gK2CO3，用少量二次蒸馏水消融后，定容至1000mL，即得pH=8.8的人工模拟汗液。镀层的耐蚀性实验效果如表1～3所示。由表中数据可知镀层耐盐、人工模拟汗液和耐酸的侵蚀能力都要比钨铜合金强很多多少。在耐侵蚀性实验中，镀层外貌光洁平整，没有侵蚀产品，说明Ni-P镀层匀称漫衍在钨铜合金外貌，且侵蚀介质没有抵达钨铜合金基体。而经由3.5%NaCl溶液和人工模拟汗液浸渍的钨铜合金外貌保存红褐色的侵蚀产品，经由10%H2SO4浸渍的钨铜合金外貌有一层灰玄色的侵蚀产品

动电位极化曲线

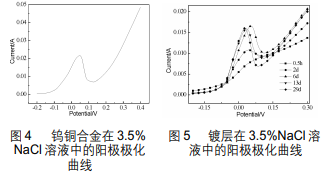

        钨铜合金及其外貌化学镀Ni-P合金在3.5%NaCl溶液中的阳极极化曲线如图4和图5所示。图4是钨铜合金在3.5%NaCl溶液中安排0.5h后测定的阳极极化曲线，可以看出，当电位在-200～50mV证Ni-P合金镀层有较好耐蚀能力的主要缘故原由。（2）钨铜合金外貌化学镀Ni-P合金镀层在NaCl溶液、人工模拟汗液和H2SO4溶液中的侵蚀速率比钨铜合金小。（3）化学镀Ni-P合金浸入3.5wt.%NaCl溶液后不久其外貌便最先形成钝化膜，但此钝化膜不完整，随着浸泡时间的延伸，钝化膜一直生长，能在较长时间内（29d）对钨铜合金起到；ぷ饔。
