锡磷青铜热锻工艺难点剖析

        1、锡青铜中加入磷后成为锡磷青铜，磷能脱氧，可以扫除铜中又硬又脆的夹物，磷还能提高铜的弹性、硬度、耐磨性和流动性，是一种较好的耐磨质料和弹性子料，含锡量大于6-7%锡青铜，其组织中有共析体泛起，这是由于铸造时，冷却速率快，锡在铜中扩散能力小造成的，是重大的立方晶格电子化合物，其组织性能硬而脆，因此降低了锡青铜的塑性，使压力变形加工较难题。

        2、在锡磷青铜中，含磷量凌驾0.2-0.3%时，天生磷化铜，它又与锡青铜天生溶点为6280C,的三元共晶体，使锡磷青铜在热变下变形时，爆发与铋和铅作用相似的热脆性，因此，关于含磷量凌驾0.2-0.3%的锡磷青铜，已往一直被以为是一种不可热锻、只适于冷变形的合金，限制了生产的生长。能否为较高的含锡磷青铜找出合适的热锻温度，成了恒久保存的问题

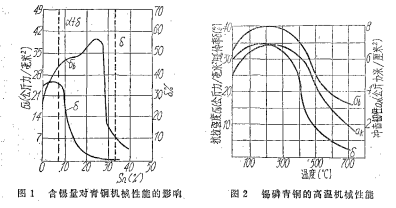

        3、关于含锡量小于8%，含磷量小于0.5%的锡磷青铜，它的高温机械性能见图1、图2，由图2可知，此锡磷青铜在冷态下塑性高，热态下塑性低，温度越高塑性越低。因此，这些锡磷青铜只适于冷态变形抵达尺寸要求，在热态时，若是选用7800C热锻，其抗拉强度虽然处于最低点，但它的塑性指标伸长率也趋于最低点。

磷青铜合金热锻工艺测试

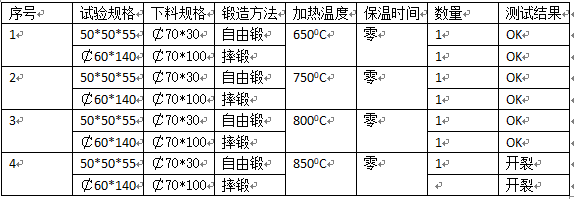

       1、这是由于铜、锡和磷形成熔点为6280C时，这种低熔点的三元共晶体最先熔化逐渐酿成液体，从而破损了晶间连系，在铸造时就会爆发脆性断裂。三元共晶体对锡磷青铜的破损水平，是随含锡和磷量的增添而增添的锡磷青铜QSN6.5-0.1的含锡量6-7%，含磷量0.1-0.25%，虽然虑磷量未几，但有三元共晶体的保存会破损晶间连系，从而造成热锻变形难题，因此在此问题上我司手艺部正在突破此手艺难点，凭证生产需要及库存质料的现况，我们对锡磷青铜QSN6.5-0.1举行了热锻试验，所用装备为400KG空气锤和茂福式加热用电阻炉，思量到锡磷青铜属于有色金属，导热性好，因此，先将炉温升到500-5500C后再装炉，然后以该炉最大加热速率加热到测试温度，测试若是如下图表3

      3、BC贷铜合金的结论是：QSN6.5-0.1锡磷青铜，在750-7800C不保温，或700-7200C保温在10-15分钟以内举行铸造是可以获得知足的效果，若是加热抵达8500C，纵然冷到室温，再重新加热到划定温度，由于三元体晶体己遭到破坯，也无法举行铸造。
