接纳C54400磷青铜棒材加工青铜质料己成为毗连器首先，己普遍应用于仪表工业，通讯装备，电子工业以及其它电气机械工业部分。锡磷青铜具有较好的冷塑性和较高的延伸率，因易于车削加工种种元件，具有优越的机加工性能、导电率，耐疲劳性能、耐侵蚀性、耐磨性与无磁性及经济性等特点，现在被普遍应用于各行各业。

      多年以来随着海内制造向智能业的生长，宽大仪器仪表和通讯装备制造者，为合理使用质料，对怎样提高锡磷青铜的耐磨性及抗疲劳性都极为关注，BC贷公司接纳低温热处置惩罚要领来提高质料的耐磨性及弹性，并提出响应数据及报告，随后又接纳低温热处置惩罚的要领，对锡磷青铜的耐疲劳性能的影响举行了开发，实践批注，接纳低温热处置惩罚要领要领可以显著提高锡磷青铜的耐疲劳性能。

C54400磷青铜棒性能的低温热处置惩罚工艺

      1、选用我司生产的C54400磷青铜坯料，铸块由底频感应电炉熔化并水平一连铸造，经车光后的尺寸为（28-29）*225*900mm,铸块经匀称退火后多次冷轧，然后挤压成形为硬态制品，制品加工率为40-45%

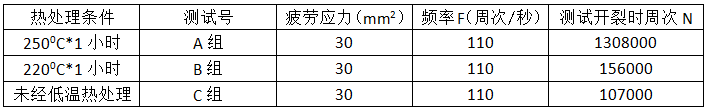

表1    耐疲劳周次测试

      4、每组测试需准备3个样品，表1测得的试样开裂时的疲劳周次，是在没有侧震情形下所获得的最佳效果（依测试要求，若有侧震征象爆发，则数据无效）从表1可以起源视察较量出质料在差别热处置惩罚条件下的耐疲劳性能，关于未经处置惩罚的样品而言，经2500C*1小时低温热处置惩罚的耐疲劳周次，是它的12倍；经2200C*1小时低温热处置惩罚后是它的1.4倍，而经2500C*1小时低温热处置惩罚是2200C*1小时的8倍。经由低温热处置惩罚后，其抗拉强度与延伸率的转变，如表2示

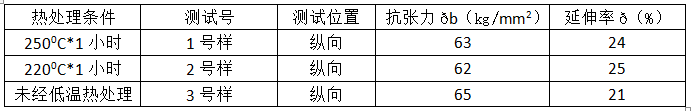

表2  经低温热处置惩罚与未经处置惩罚值

C54400磷青铜棒经低温热处置惩罚结论

      测试批注，接纳差别条件对C54400磷青铜棒举行低温热处置惩罚后，在相同应力状态下举行抗压疲劳试验，其耐疲劳寿命比未经处置惩罚的提高12倍。从而提供了一种延伸加工元件寿合的要领--低温热处置惩罚。

      锡磷青铜做为一种低温退火型合金，在外洋早己应用，即在远低于再结晶温度以下的温度举行退火，也可以改善其综合性能。
