锡磷青铜板、棒带材从50年代后期己大宗生产应用于各个工业部分
，国产锡磷青铜板、棒、带材的化学成份及机械性能见表1和表2

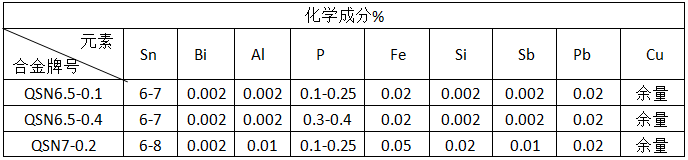

表1  锡磷青铜的化学成份

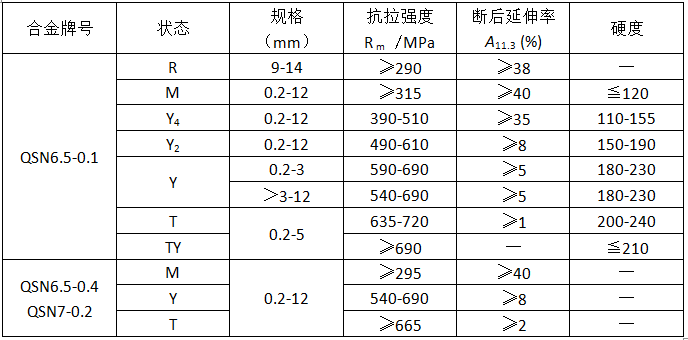

表2  锡磷青铜的机械性能

     在不改变革学成份的条件下
，如何提高质料的综合优越性能
，是多年来一直从事仪器仪表工业开发者的迫切追求
，今天小编就带各人一起来寻找谜底
。

锡磷青铜低温热处理工艺

      1、接纳BC贷公司水平连铸生产的磷青铜（QSN6.5-0.1）块坯
，块坯车光后的尺寸为：29*225*900mm,铸块经均匀退火后多次冷轧
，然后挤压成形为硬态制品
，制品加工率为35-40%
，在同一长度的制品内
，进行制品低温处理前后的拉力、弹性模量、抗拉强度、断后延伸率等都有极限的测定
。

      2、低温热处理的温度选择是2500C、时间55分钟
，因过高的处理温度
，如凌驾3000C
，金属开始迅速软化
，过低的热处理温度则不可消除冷作硬化应力
，同时也不易抵达提高其综合优越性能的目的
。

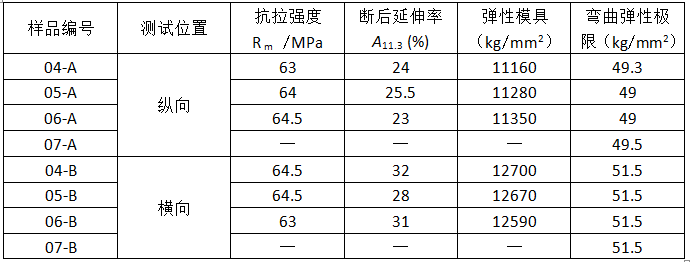

      3、经2500C、时间55分钟后
，其抗拉强度、弹性模量、弯曲极都有所提升
。

      4、经低温热处理后
，其抗张力比未处理前降低
，延伸率提高
，弹性模量稍许增加
，弯曲弹性极限则有明显提高
，低温处理后的综合优越性能比未处理前的可以提高21%

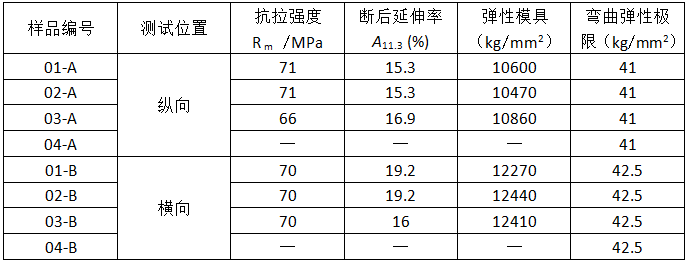

表3  QSN6.5-0.1硬态未经低温热处理前

     2、低温热处理前后弹性模量E的变革
，通过2500C、时间55分钟低温热处理后
，弹性模量有增加的倾向
，但增加幅度不大
，以横向为例
，处理后比处理前增加430-150kg/mm2左右
。
